产品描述

DW0712是一款高度集成的电涡流接近传感器芯片。采用CMOS先进生产工艺制造，芯片内置OSCI模块、PEAK DET模块和DSP信号处理模块，增加温度补偿功能，采用先进的逻辑算法，大幅度提升了传感器检测的稳定性和抗干扰性。支持PNP和NPN输出两种模式选择，支持常开常闭功能可选，芯片采用DFN8L(2mm×2mm)小尺寸封装，支持3MM传感器，电感选择范围0.5uH~470uH，支持PCB电感。

应用范围

• 电涡流接近传感器

主要参数

• 输入电压范围：4.5V~5.5V

• 电流：0.8mA~1.5mA

• 低功耗：2mA

• 工作频率：2kHz

• 支持PCB电感

• 支持PNP和NPN输出

• 支持常开常闭功能

• 工作温度范围：-40℃-125℃

• 封装形式：DFN8L(2mm×2mm)

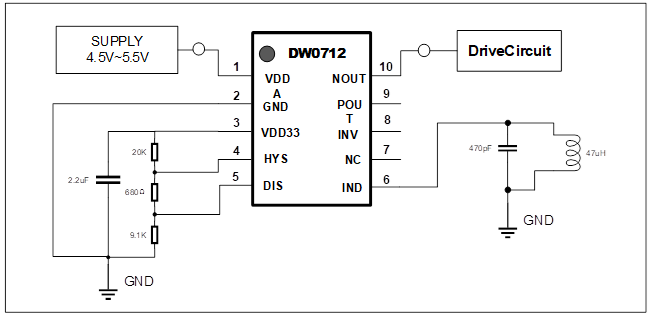

典型应用电路

请联系业务提供完整规格书！
